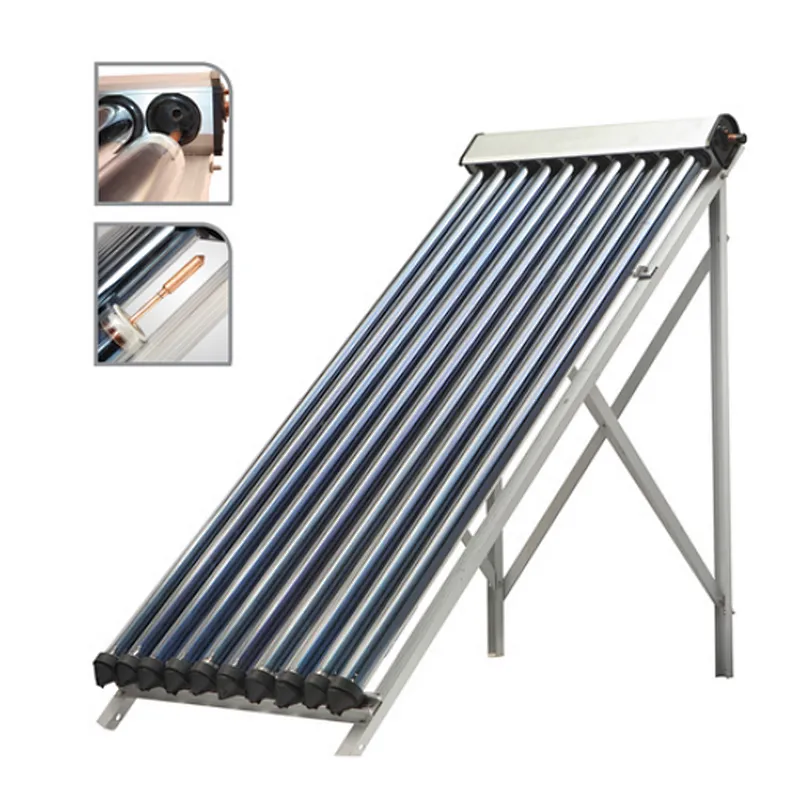

Premium Solarkollektor

MODELL

Größe

Rohrmenge

Heat Pipe Kondensator

Blendenbereich

Bruttofläche

Bruttolänge

Bruttobreite

Bruttohöhe

Lade Menge

【Mm】

【Stck.】

【Mm】

【M2】

【M2】

【Mm】

【Mm】

【Mm】

【20 / 40ft / set】

JXSPC-10

58 x 1800

10

24

0.941

1.600

2290

673

130

164/406

JXSPC-12

58 x 1800

12

24

1.128

1.852

2290

808

130

145/363

JXSPC-15

58 x 1800

15

24

1.410

2.315

2290

1010

130

127/315

JXSPC-18

58 x 1800

18

24

1.692

2.778

2290

1212

130

114/281

JXSPC-20

58 x 1800

20

24

1.880

3.087

2290

1347

130

97/240

JXSPC-25

58 x 1800

25

24

2.350

3.858

2290

1683

130

83/205

JXSPC-30

58 x 1800

30

24

2.820

4.630

2290

2020

130

70/173

Leistung und Spezifikation des Vakuumröhrchens mit drei Zielen:

Rohrstruktur

Koaxiale Ganzdeck-Doppeldeckstruktur aus Glas

Glasmaterial

Glas mit hohem Borosilikatgehalt von 3,3

Außendurchmesser und Glasdicke

Ø 58 ± 0,7 mm, Glasdicke 1,6 ± 0,15 mm

Rohrinnendurchmesser und Glasdicke

Ø47 ± 0,7 mm, Glasdicke 1,6 ± 0,15 mm

Rohrabmessung

58 * 1800 mm

Hagel Widerstand

Ø25mm

24mm Premium Heat Pipe Leistung und Spezifikation:

Wärmerohrmaterial

Sauerstofffreies Kupfer (TU1), Cu = Ag> 99,99% (o2 <16 ppm)

Kondensatorabmessungen

Oberseite: Ø24mm

Wärmeübertragungsrippen

0,3 mm / 0,0098 '' dicke Sätze von Aluminiumlamellen

Startgeschwindigkeit

30er Jahre

Max. Betriebsdruck

6bar

Max. Druck prüfen

12bar

Stagnationstemperatur

236 ℃

Verteilerleistung und Spezifikation:

Verteilerkopfrohr

TU2 Kupfer

Verteilergehäuse

Eloxierte Aluminiumlegierung (6063-T5 / T6)

Isolationsschicht

Komprimierte Steinwolle.

Bracke Leistung und Spezifikation:

Halterung

Stärkere verzinkte Stahlkonstruktion

Vertikaler Montagewinkel

Flachdach 0 ~ 700

Leistung und Spezifikation anderer Komponenten:

58 dia. Staubschutzgummiring

Cymen-Ethylen-Siliziumkautschuk (110)

58 dia. Weißer Innenstopfen des Wärmerohrs

Cymen-Ethylen-Siliziumkautschuk (110)

58 dia. Rohrhalter

Nylon 1013- (B)

58 dia. Rohrhalter cover

Nylon 1013- (B)

Endabdeckung für Verteiler

Nylon 1013- (B)

Linker Dichtring

Silikongummi (110)
