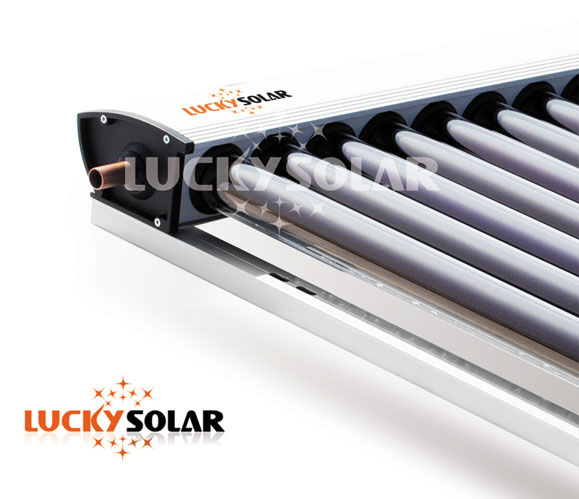

Coletor solar premium

MODELO

Tamanho

Quantidade de tubo

Condensador de tubo de calor

Área de abertura

Área nojenta

Comprimento Bruto

Largura bruta

Altura Bruta

Carregando Qtde

【milímetros】

【Pcs.】

【milímetros】

【M2】

【M2】

【milímetros】

【milímetros】

【milímetros】

【20/40 pés / conjunto】

JXSPC-10

58x1800

10

24

0.941

1.600

2290

673

130

164/406

JXSPC-12

58x1800

12

24

1.128

1.852

2290

808

130

145/363

JXSPC-15

58x1800

15

24

1.410

2.315

2290

1010

130

127/315

JXSPC-18

58x1800

18

24

1.692

2.778

2290

1212

130

114/281

JXSPC-20

58x1800

20

24

1.880

3.087

2290

1347

130

97/240

JXSPC-25

58x1800

25

24

2.350

3.858

2290

1683

130

83/205

JXSPC-30

58x1800

30

24

2.820

4.630

2290

2020

130

70/173

Desempenho e especificação do tubo de vácuo de três alvos:

Estrutura do tubo

Estrutura coaxial de dois andares totalmente em vidro

Material de vidro

Vidro de alto borosilicato 3.3

Diâmetro externo do tubo e espessura do vidro

Ø58 ± 0,7 mm; Espessura do vidro 1,6 ± 0,15 mm

Diâmetro do tubo interno e espessura do vidro

Ø47 ± 0,7 mm; Espessura do vidro 1,6 ± 0,15 mm

Dimensão do tubo

58 * 1800mm

Resistência a granizo

Ø25mm

Desempenho e especificações do tubo de calor Premium de 24 mm:

Material do tubo de calor

Cobre livre de oxigênio (TU1), Cu = Ag> 99,99% (o2 <16ppm)

Dimensões do condensador

Superior: Ø24mm

Aletas de transferência de calor

Conjuntos de aletas de alumínio com 0,3 mm / 0,0098 '' de espessura

Velocidade inicial

30s

Máx. pressão de operação

6bar

Máx. pressão de teste

12 bar

Temperatura de estagnação

236 ℃

Desempenho e especificação do manifold:

Tubo coletor de coletor

Cobre TU2

Invólucro do manifold

Liga de alumínio anodizado (6063-T5 / T6)

Camada de isolamento

Lã de rocha comprimida.

Desempenho e especificação do suporte:

Suporte

Estrutura de aço galvanizado mais forte

Ângulo de instalação vertical

Telhado plano 0 ~ 700

Desempenho e especificações de outros componentes:

58 diâm. Anel de borracha anti-poeira

Borracha de etileno silício Cymene (110)

58 diâm. Rolha interna branca do tubo de calor

Borracha de etileno silício Cymene (110)

58 diâm. Porta-tubo

Nylon 1013- (B)

58 diâm. Porta-tubo cover

Nylon 1013- (B)

Tampa final para manifold

Nylon 1013- (B)

Anel de vedação esquerdo

Borracha de silicone (110)
