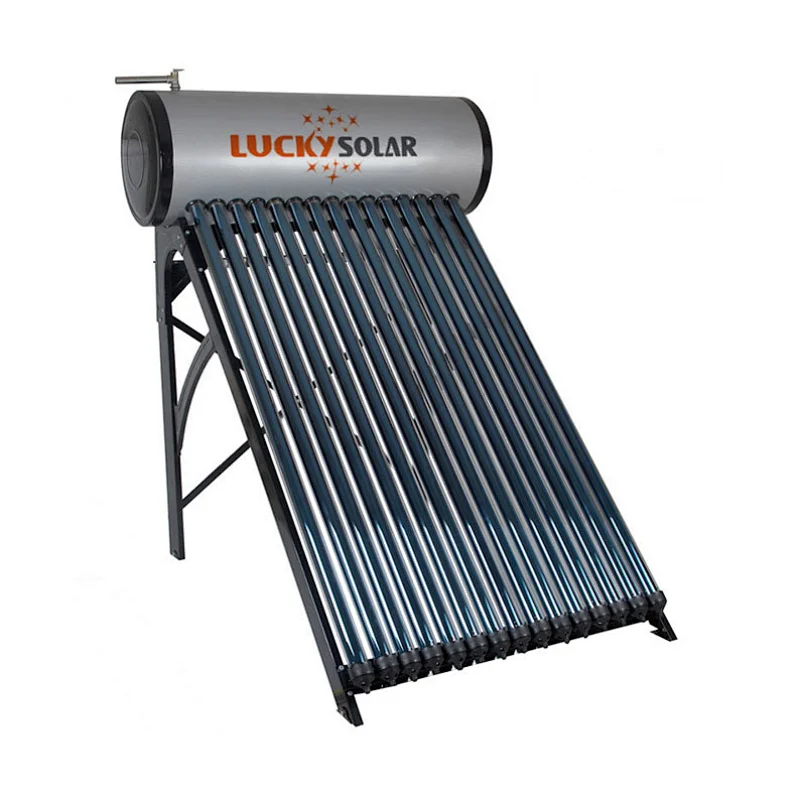

Aquecedor solar de água pressurizado integrado
Aquecedor solar de água pressurizado integrado

Aquecedor solar de água pressurizado integrado

Modelo
JX-IP
Preço:
US $ 200.00-400.00 / conjunto
Entrega:
FOB, CFR, CIF
Quantidade mínima de pedido:
2 conjunto
Disponibilidade:
5000 conjunto / De
Lugar de origem original:
Haining, zhejiang
Lead Time:
15 De
Quantidade:

Sistema integrado de rolamentos de pressão

Informação geral

1. Princípio de funcionamento do aquecedor solar de água pressurizado integrado:

O tubo de vácuo absorve o raio solar e conduz o calor ao tubo de calor (interior) pela fatia de alumínio, porque o tubo de calor é conectado ao conector de cobre que está no tanque de água, de modo que existe troca de calor entre o tubo de calor e conector de cobre, quando a troca de calor continuar, a água no tanque será aquecida e se tornará água quente.

2. Vantagem do aquecedor solar de água pressurizado integrado

1. O sistema pressurizado garante um fluxo de água forte para o chuveiro
2. Este tipo não precisa de nenhum controlador, bomba de circulação, bomba de expansão. Tanque de alimentação, ele também pode complementar a água fria automática
3. Utilizamos a soldagem avançada a arco de argônio. Garantir a alta qualidade.
4. Espessura do tanque interno: produto comestível SUS304 de 1.2mm-2.0mm de aço inoxidável
5. Mesmo com um tubo quebrado; o sistema pode funcionar em boas condições
6. Este tipo é mais barato e fácil de instalar do que o aquecedor solar de água pressurizado separado. Eu acho que vai ser popular e ter um bom mercado.

3. O tubo de calor - tubo evacuado:

Um tubo de calor funciona como um absorvedor de energia solar dentro do tubo evacuado e transfere a energia solar absorvida para um fluido vaporizável em funcionamento. Quando o tubo de calor atinge 30ºC, o fluido vaporiza. Esse vapor sobe rapidamente para o topo do tubo de calor, transferindo calor para o condensador. À medida que o calor é perdido no condensador, o vapor se condensa para formar um líquido e retorna ao fundo do tubo de calor. Em seguida, o processo do ciclo de evaporação-condensação é iniciado novamente.

4. Tubos de calor evacuados solares internos

Outro fator muito importante na seleção do coletor de tubos evacuado é a qualidade da aleta interna de transferência de calor, pois muitas vezes é negligenciada e geralmente muito fina ou mal formada para reduzir custos, ou mesmo 2 ou 4 peças separadas. Tudo isso reduzirá a eficiência do seu coletor e, consequentemente, a economia de eletricidade.

Sistema integrado de rolamentos de pressão - Folha de dados JXIP-Serial

MODELO:

Tubo de vácuo solar

Área de Abertura

Área nojenta

Capacidade

Carregando conjuntos de quantidade

Item número.

Qtde /pcs

Tamanho /milímetros

M2

M2

eu

20GP

JXIP -58/1800/10

10

Φ58 X 1800

0.93

1.60

100

72/172

JXIP -58/1800/15

15

Φ58 X 1800

1.39

2.31

150

52/123

JXIP -58/1800/20

20

Φ58 X 1800

1.86

3.08

200

38/92

JXIP -58/1800/25

25

Φ58 X 1800

2.34

3.85

250

29/69

JXIP -58/1800/30

30

Φ58 X 1800

2.79

4.63

300

25/61

Especificação integrada do sistema de rolamentos de pressão

ESPECIFICAÇÃO

Material do tanque

aço revestido com olor

Material do tanque interno

Produto comestível SUS304-2B de aço inoxidável.

Camada isolante de tanque

Poliuretano importado, 55 mm de espessura pode conservar o calor por no máximo 72 horas

Soldagem

Soldagem a arco de argônio

Orifício pré-formado do tanque de água

Barra de magnésio, válvula T / P, orifício do sensor, orifício de entrada e saída de água, aquecedor elétrico. Drenagem.

ESPECIFICAÇÃO DE TUBOS DE VÁCUO EVACUADOS

Estrutura do tubo

Estrutura coaxial de tubo duplo em vidro

Material de vidro

Vidro de 3,3 borossilicato alto

Dimensão do tubo

58 * 1800mm

Diâmetro externo do tubo e espessura do vidro

Ø58 ± 0,7 mm; Espessura de vidro 1.6 ± 0.15mm

Diâmetro do tubo interno e espessura do vidro

Ø47 ± 0,7 mm; Espessura de vidro 1.6 ± 0.15mm

ESPECIFICAÇÃO DE TUBOS DE CALOR

Material da tubulação de calor

Cobre TU1

Tamanho do condensador da tubulação de calor

Ø14mm

Barbatanas de transferência de calor

Nadadeiras em liga de alumínio

Temperatura máxima de trabalho

-30 ~ 250C

ΔT

35C (radiação> = 800w / m2.dia)

Temperatura inicial do tubo de calor

<= 30C

Granizo resistente

≤25mm

Vida útil

15 anos

ESPECIFICAÇÃO DO SUPORTE

Suporte

Aço galvanizado pré-revestido

Ângulo de suporte

Estrutura de telhado inclinado / plano. opcional

Peças de fixação

Feito de aço inoxidável revestido de zinco.

Princípio de trabalho:

Princípio de funcionamento: o tubo de vácuo absorve o raio solar e conduz o calor ao tubo de calor (interior) pela fatia de alumínio, porque o tubo de calor é conectado ao conector de cobre que está no tanque de água, para que exista troca de calor entre os tubos. tubo de calor e conector de cobre, quando a troca de calor continuar, a água no tanque será aquecida e se tornará água quente.

Conexões externas:

Item:

Tamanho

Cor / Conexão

Entrada de água fria

3/4 polegadas

Conexão A

Furo de Drenagem

3/4 polegadas

Conexão B

Magnésio Rod

3/4 polegadas

Conexão C

Orifício do sensor

1/2 polegada

Conexão D

Orifício do elemento do aquecedor elétrico

1 polegada

Conexão E

Tomada de água quente

3/4 polegadas

Conexão F

Válvula T / P

3/4 polegadas

Conexão G

Válvula de alívio de vácuo

1/2”

Conexão H

  • Tipo:Tubo evacuado
  • Pressão:Pressurizado
  • Tipo de circulação:Loop indireto / fechado (ativo)
  • Aquecedor:Lote / ICS (passivo)
  • Tipo de conexão:Direct-Plug
  • Instalação:Independente
  • Material da carcaça:De outros
  • Certificação:CE
  • Capacidade:100L -360L
  • Lugar de origem:Haining
  • Marca:Sorte / OEM
  • Número do modelo:JX-IP
