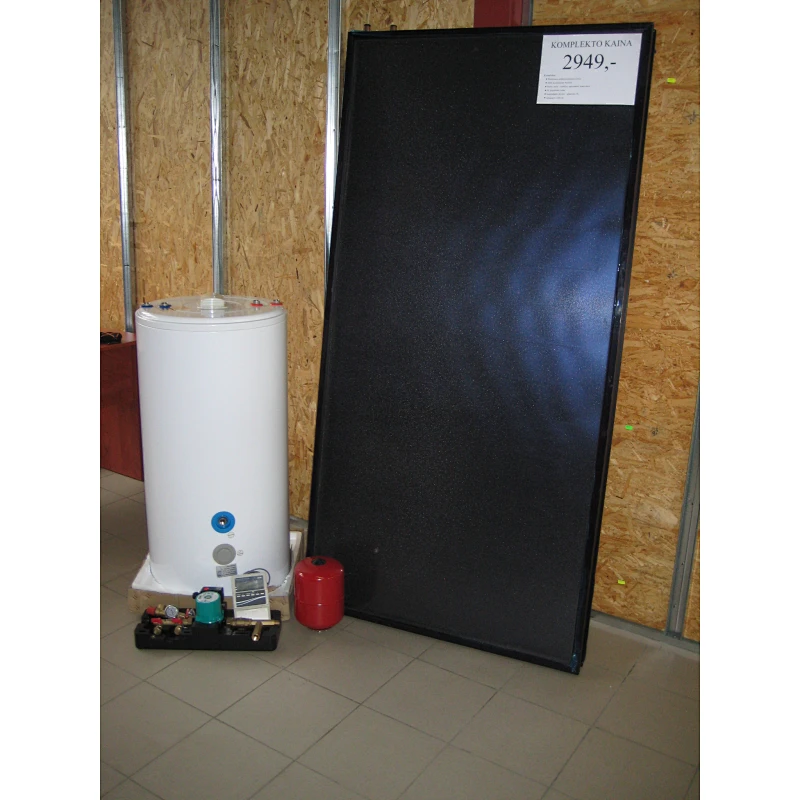

Princípio de trabalho
1) Quando a temperatura discrepante do coletor solar e do tanque de água atingir o valor definido, o controlador deve iniciar a bomba de circulação automaticamente.
2) A bomba de circulação faz com que o líquido condutor de calor circule automaticamente.
3) O líquido condutor de calor transfere calor para a água pelo trocador de calor no tanque de água.
4) Caso a temperatura do tanque de água não atinja o T max, ligue o dispositivo de aquecimento auxiliar.
5) Se a temperatura discrepante do coletor e o tanque de água não atingir o valor ajustado, a bomba de circulação será fechada automaticamente.
Características

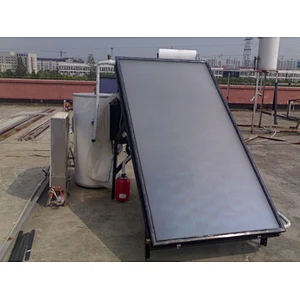

1) O coletor se separa com o tanque de armazenamento. O tanque pode ser colocado em qualquer lugar da casa
2) E o coletor pode ser colocado no telhado inclinado e no telhado plano
3) Projeto do módulo, combinação arbitrária, harmonia com a construção perfeitamente
4) Controle inteligente e operação automática
5) Anti-congelamento: sem água dentro dos tubos quando funciona
6) O controlador do sistema tem a função anticongelante é que a circulação de temperatura funcionará enquanto atinge a temperatura fixa
7) Multifuncionais: banho, lavagem, aquecimento doméstico
8) praticável a qualquer momento e agradável
Tanque de água solar - 0 / bobina de cobre simples / dupla
--- (JXDT- serial - modelo certificado pela CE)
Especificação de tanque de água solar JXDTⅠ |
Material do tanque | Aço revestido a cores de alta qualidade |
Material do tanque interno | SUS 304-2B em aço inoxidável. |
Camada isolante de tanque | com espuma de poliuretano de alta densidade 45kg / m³ |
Tamanho da conexão de saída / entrada (polegadas) | 3/4 de polegada, NPT |
Tamanho do conector da bobina de cobre (polegadas) | NPT de 1/2 polegada |
Pressão de trabalho (Mpa) | 0.6 |
Temp. Controle (℃) | 30-95C |
Material do trocador de calor | Bobina de cobre |
Componentes gratuitos: | Aquecedor elétrico, Haste de magnésio, válvula T / P, válvula redutora de pressão |
Desempenho e especificação do tanque de água solar Ⅱ |
Tamanho do tanque (mm) | Tamanho do tanque (mm) | Camada de isolamento | Espessura do tanque interno | Espessura do tanque | Aquecedor elétrico Poder | Embalagem Dimensão (mm) |
|
JXDT-100L | 470 | 50mm | 1.0mm | 0.5mm | 1500W | 560*560*1200 |
JXDT-150L | 470 | 50mm | 1.2mm | 0.5mm | 1500W | 560*560*1550 |
JXDT-200L | 550 | 50mm | 1.5mm | 0.5mm | 1500W | 660*660*1500 |
JXDT-250L | 580 | 50mm | 1.5mm | 0.5mm | 1500W | 660*660*1600 |
JXDT-300L | 580 | 50mm | 1.5mm | 0.5mm | 1500W | 660*660*1800 |
JXDT-400L | 700 | 50mm | 2.0mm | 0.5mm | 2000W | 780*780*1700 |
JXDT-500L | 700 | 60mm | 2.0mm | 0.5mm | 3000W | 780*780*2050 |
Coletor solar de tela plana de titânio azul
Especificação de coletor solar de tela plana de titânio azul |
No geralEspecificações |
Dimensão CxLxA (mm) | 2000*1000*100 |
Área Bruta (m2) | 2 |
Número de capas(pçs.) | 1 |
Material de cobertura | Ferro temperado, vidro temperado |
Espessura da tampa (mm) | 3.2 |
Dimensão da capa(milímetros) | 0.985X1.95 |
Transmissão da tampa | >91,4% |
Tubo de vácuoPdesempenho eSpecificação: |
Estrutura do tubo | Estrutura coaxial de dois andares em vidro |
Material de vidro | Vidro de 3,3 borossilicato alto |
Diâmetro externo do tubo e espessura do vidro | Ø48 ± 0,7 mm; Espessura de vidro 1.6 ± 0.15mm |
Diâmetro do tubo interno e espessura do vidro | Ø37 ± 0,7 mm; Espessura de vidro 1.6 ± 0.15mm |
Tubodimensão | 47*1750mm |
Estrutura do tubo | Estrutura coaxial de dois andares em vidro |
Material de vidro | Vidro de 3,3 borossilicato alto |
Tubo de calorPdesempenho eSpecificação: |
Material da tubulação de calor | TU1 |
Dimensões do condensador (milímetros) | Ø14 |
Barbatanas de transferência de calor | Alumíniobarbatana |
Máx. Operaçãopressão | 6bar |
MúltiploPdesempenho eSpecificação: |
Tubo coletor de cabeçalho | Tvocê2 cobre |
Refletor Pdesempenho eSpecificação: |
Refletor CPCespessura(milímetros) | 0.35 |
Isolamento térmico |
Material isolante | Fibra de vidro |
Espessura do isolamento | 45 +/- 5mm |
Densidade | 35kg / cube |
Invólucro |
Quadro, Armação | Liga de alumínio |
Cor do quadro | Silver ou preto |
Placa traseira | Chapa de aço galvanizada mais forte |
Temperatura máxima de operação | 95℃ |
Junta de vedação | EPDM |
