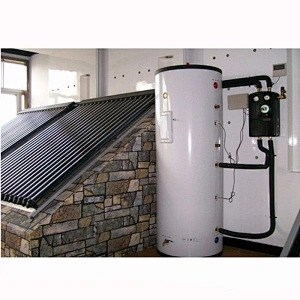

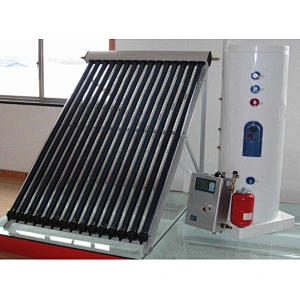

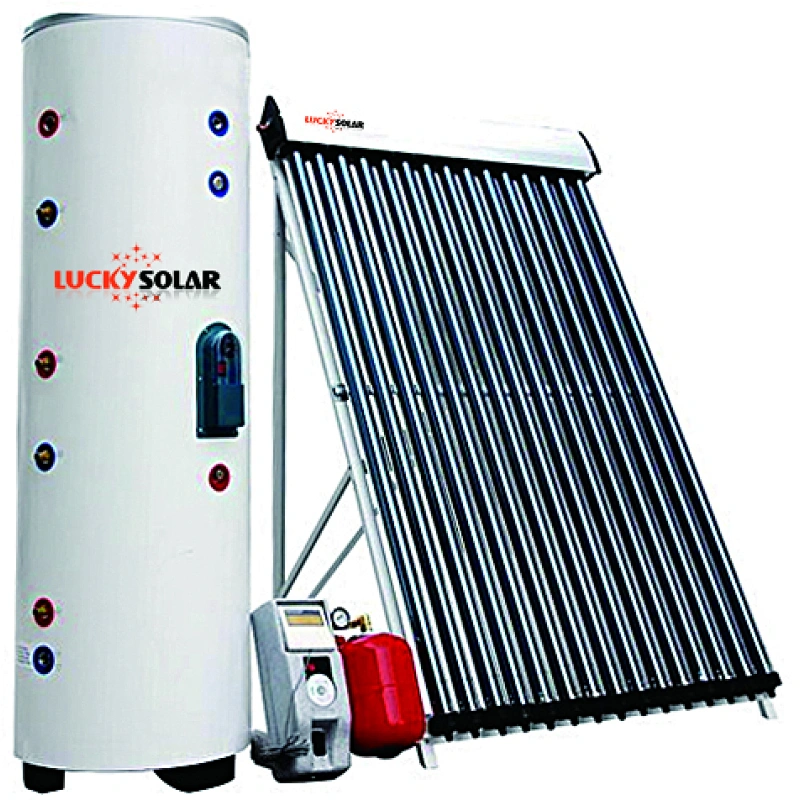

Sistema de rodamiento de presión separado Información general
Principio de funcionamiento
1) Cuando la temperatura discrepante del colector solar y el tanque de agua alcance el valor establecido, el controlador iniciará la bomba de circulación automáticamente.
2) La bomba de circulación hace que el líquido termoconductor circule automáticamente.
3) El líquido termoconductor transfiere calor al agua mediante un intercambiador de calor en el tanque de agua.
4) En caso de que la temperatura del tanque de agua no alcance la T máx, inicie el dispositivo de calentamiento auxiliar.
5) Si la temperatura discrepante del colector y el tanque de agua no alcanza el valor establecido, la bomba de circulación se cerrará automáticamente.
Caracteristicas
1) El colector se separa con el tanque de almacenamiento. El tanque se puede colocar en cualquier lugar de la casa.
2) Y el colector se puede colocar tanto en techo inclinado como en techo plano
3) Diseño del módulo, combinación arbitraria, armonía perfecta con el edificio.
4) control inteligente y operación automática
5) Anticongelante: no hay agua dentro de los tubos cuando funciona
6) El controlador del sistema tiene la función anticongelante: la circulación de temperatura funcionará mientras alcanza la temperatura fija.
7) Multifunción: baño, lavado, calefacción doméstica
8) viable en cualquier momento y agradable
Colector solar premium
Eficiencia de calor superior: 0.73209
---- SOLAR KEYMARK-EN12975, CE, modelo certificado
| Talla | Cantidad de tubo | Condensador de tubería de calor | Área de apertura | Área asquerosa | Longitud bruta | Ancho bruto | Altura bruta | Carga Cantidad |
【mm】 | 【piezas】 | 【mm】 | 【M2】 | 【M2 | 【mm】 | 【mm】 | 【mm】 | 【20/40 pies /conjunto】 |
JXSPC-10 | 58x1800 | 10 | 24 | 0.941 | 1.600 | 2290 | 673 | 130 | 164/406 |
JXSPC-12 | 58x1800 | 12 | 24 | 1.128 | 1.852 | 2290 | 808 | 130 | 145/363 |
JXSPC-15 | 58x1800 | 15 | 24 | 1.410 | 2.315 | 2290 | 1010 | 130 | 127/315 |
JXSPC-18 | 58x1800 | 18 | 24 | 1.692 | 2.778 | 2290 | 1212 | 130 | 114/281 |
JXSPC-20 | 58x1800 | 20 | 24 | 1.880 | 3.087 | 2290 | 1347 | 130 | 97/240 |
JXSPC-25 | 58x1800 | 25 | 24 | 2.350 | 3.858 | 2290 | 1683 | 130 | 83/205 |
JXSPC-30 | 58x1800 | 30 | 24 | 2.820 | 4.630 | 2290 | 2020 | 130 | 70/173 |

Especificación de colector solar premium
Rendimiento y especificación del tubo de vacío de tres objetivos: |
Estructura del tubo | Estructura coaxial de dos pisos de vidrio |
Material de vidrio | Vidrio alto borosilicato 3.3 |
Diámetro exterior del tubo y espesor del vidrio. | Ø58 ± 0.7 mm; espesor de vidrio 1.6 ± 0.15 mm |
Diámetro del tubo interior y espesor del vidrio | Ø47 ± 0.7 mm; espesor de vidrio 1.6 ± 0.15 mm |
Dimensión del tubo | 58 * 1800mm |
Absorción revestimiento propiedad | Material de recubrimiento | CU / SS-ALN (H) / SS-ALN (L) / ALN |
Método de sedimento | Recubrimiento por pulverización de magnetrón de tres objetivos |
Absorción | α = 0.92~0,96 (AM1.5) |
Relación de emisión | Emisión: ε = 0.04~0,06 (80 ℃ ± 5 ℃) |
Grado de vacío | P≤5.0X10-3 (PA) |
Temperatura de estancamiento (temperatura dentro de los tubos de evacuación vacíos) | 260~300 ℃ |
Pérdida de calor promedio | ULT 0.4~0.6 W / (m2 * ℃) |
Resistencia al granizo | Ø25mm |
Rendimiento y especificación de tubería de calor premium de 24 mm: |
Material de tubería de calor | Cobre libre de oxígeno (TU1), Cu = Ag> 99.99% (o2 <16ppm) |
Dimensiones del condensador | Superior: Ø24mm * 65mm,Cuerpo: Ø8 * 0.6mm. Longitud: 1750 ± 10mm |
Aletas de transferencia de calor | Conjuntos de aletas de aluminio de 0.3 mm / 0.0098 '' de grosor, 1630 mm |
Velocidad de arranque | 30s |
Max. presión de operación | 6bar |
Max. prueba de presión | 12bar |
Temperatura de estancamiento | 236 ℃ |
Rendimiento y especificación del múltiple: |
Colector colector | Cobre TU2 |
Carcasa del colector | Aleación de aluminio anodizado (6063-T5 / T6) |
Capa de aislamiento | Lana de roca comprimida. |
Rendimiento y especificación del soporte: |
Soporte | Aleación de aluminio / acero inoxidable / acero galvanizado opcional. |
Ángulo de instalación vertical | Techo plano y inclinado |
Otros componentes de rendimiento y especificación: |
58 dia. Anillo de goma antipolvo | Caucho, etileno, caucho de silicio (110) |
58 dia. Tapón interior blanco de tubo de calor | Caucho, etileno, caucho de silicio (110) |
58 dia. Soporte de tubo | Nylon 1013- (B) |
58 dia. Cubierta del soporte del tubo | Nylon 1013- (B) |
Tapa final para colector | Nylon 1013- (B) |
Anillo de sellado izquierdo | Caucho de silicona (110) |
Tanque de agua solar - 0 / Bobina de cobre simple / doble
--- (JXDT- Serie - Modelo certificado CE)
Especificación del tanque de agua solar JXDT Solar |
Material del tanque de salida | Acero recubierto de color de alta calidad. |
Material del tanque interior | SUS 304-2B de acero inoxidable. |
Capa aislante del tanque | con espuma de poliuretano de alta densidad de 45 kg / m³ |
Tamaño de conexión de salida / entrada (pulgadas) | 3/4 pulgadas, NPT |
Tamaño del conector de la bobina de cobre (pulgadas) | 1/2 pulgada NPT |
Presión de trabajo (Mpa) | 0.6 |
Temperatura. Control (℃) | 30-95C |
Material intercambiador de calor | Bobina de cobre |
Componentes libres: | Calentador eléctrico, varilla de magnesio, válvula T / P, válvula reductora de presión |
Rendimiento y especificación del tanque de agua solar Ⅱ |
Tamaño del tanque (mm) | Tamaño del tanque (mm) | Capa de aislamiento | Espesor interno del tanque | Fuera del tanque de espesor | Calentador eléctrico Poder | Embalaje Dimensión (mm) |
|
JXDT-100L | 470 | 50mm | 1.0mm | 0.5mm | 1500W | 560*560*1200 |
JXDT-150L | 470 | 50mm | 1.2mm | 0.5mm | 1500W | 560*560*1550 |
JXDT-200L | 550 | 50mm | 1.5mm | 0.5mm | 1500W | 660*660*1500 |
JXDT-250L | 580 | 50mm | 1.5mm | 0.5mm | 1500W | 660*660*1600 |
JXDT-300L | 580 | 50mm | 1.5mm | 0.5mm | 1500W | 660*660*1800 |
JXDT-400L | 700 | 50mm | 2.0mm | 0.5mm | 2000W | 780*780*1700 |
JXDT-500L | 700 | 60mm | 2.0mm | 0.5mm | 3000W | 780*780*2050 |
Estación de trabajo + Controlador + Especificación del vaso de expansión
Parámetros técnicos principales: |

| 1.Dimensión: 465 × 165 × 113 mm | 3.Potencia: ≤3W |
2.tensión de entrada: 200 V~240 V CA o 100 V~120V AC | 4. Exactitud de la medición de temperatura: ± 1 ℃ |
5. Rango de medición de temperatura: 0~99 ℃ |
6. Señales de entrada: (1) sonda de temperatura del sensor 1xPT1000≤500 ℃, cable de silicio≤280 ℃; | (2) x sonda de temperatura del sensor NTC10K≤135 ℃, cable de PVC≤105 ℃ |
7. Señales de salida: (1) 1x Salida de calefacción auxiliar (Corriente de carga máx .: 12A) | (2) 2 x salida de relé (corriente de carga máx .: 3A) |
8.presión de diseño del sistema: 1MPa | 12.Material de tubería: latón |
9.La válvula de seguridad responde presión: 0.6MPa | 13 pantalla LCD |
10.Modelo de bomba WILO: RS15 / 6 | 14.Rango de temperatura ambiente: -10~50 ℃ |
11. Acoplamiento de tornillo: 1/2〞 | 15. grado de protección del agua: IP40 |
Funciones principales: |
1.pantalla de tiempo | 6.Tres períodos de tiempo ajustables en la circulación de la tubería |
2. Circulación de diferencia de temperatura | 7.Tres períodos de tiempo ajustables en calefacción auxiliar |
3.protección de sobrecalentamiento del tanque de almacenamiento | 8.Tres niveles de velocidad en la bomba de circulación |
4. parada de emergencia de sobrecalentamiento del sistema | 9. Ajustar el caudal |
5.Protección contra heladas de tuberías y colectores | 10.Display de presión del sistema |
Pump-WILO RS15 / 6-Parámetros técnicos: |

| 1.220V / 50HZ o 110V / 60HZ | 4. Volumen más grande: 2.5 / 2.5 / 1.5 m3 / h |
2.Potencia de entrada: 93/67/46 W | 5.Tubo de diámetro: 15 (exterior 25 mm) |
3.Longitud de elevación: 6/5 / 3m | 6.Peso: 2.1kgs |
 | Recipiente de expansión - Parámetros técnicos: |
Modelo | JXV-12L | JXV-18L | JXV-24L | JXV-36L |
Capacidad | 12L | 18L | 24L | 36L |
Diámetro | 270 | 270 | 270 | 350 |
Altura | 300 | 400 | 450 | 560 |
Presión precargada | 1.5 BAR | 1.5 BAR | 1.5 BAR | 1.5 BAR |
Presión máxima | 10BAR | 10BAR | 10BAR | 10BAR |
Temperatura máxima | 99 ℃ | 99 ℃ | 99 ℃ | 99 ℃ |
Tamaño del conector | Gl", G3 / 4" | G1", G3 / 4" | Gl", G3 | G1", G3 / 4" |
