Modell
JXSP-D-500L
Preis:
US $ 1400.00-2000.00 / einstellen
Lieferung:
EXW, FOB, CFR, CIF
Mindestbestellmenge:
2 einstellen
Verfügbarkeit:
5000 einstellen / Monat
Ursprünglicher Herkunftsort:
Zhejiang, China
Vorlaufzeit:
10 Ein Tag
Falsches Heizsystem. Mit 2 Kupferspulen, die neben der Solarheizung auch an andere Heizsysteme angeschlossen werden können.
Menge:

Allgemeine Informationen zum getrennten Drucklagersystem

Arbeitsprinzip

1) Wenn die nicht übereinstimmende Temperatur des Sonnenkollektors und des Wassertanks den eingestellten Wert erreicht, muss die Steuerung die Umwälzpumpe automatisch starten.
2) Die Umwälzpumpe lässt die wärmeleitende Flüssigkeit automatisch zirkulieren.
3) Die wärmeleitende Flüssigkeit überträgt Wärme durch einen Wärmetauscher im Wassertank auf Wasser.
4) Falls die Temperatur des Wassertanks nicht T max erreicht, starten Sie die Zusatzheizung.
5) Wenn die unterschiedliche Temperatur des Kollektors und des Wassertanks den eingestellten Wert nicht erreicht, muss die Umwälzpumpe automatisch geschlossen werden.

Eigenschaften

1) Der Kollektor trennt sich mit dem Lagertank. Der Tank kann überall im Haus aufgestellt werden
2) Und der Kollektor kann sowohl auf Schrägdach als auch auf Flachdach gestellt werden
3) Moduldesign, beliebige Kombination, Harmonie mit dem Gebäude perfekt
4) Intelligente Steuerung und automatischer Betrieb
5) Frostschutzmittel: Kein Wasser in den Röhrchen, wenn es funktioniert
6) Die Systemsteuerung hat die Frostschutzfunktion, dass die Temperaturzirkulation arbeitet, während sie die feste Temperatur erreicht
7) Multifunktion: Baden, Waschen, Heizung
8) Jederzeit funktionsfähig und angenehm

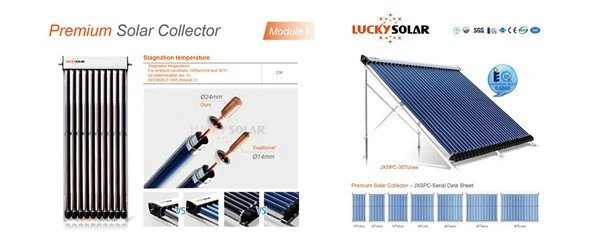

Premium Solarkollektor

Spitzenwärmeeffizienz: 0,73209

---- SOLAR KEYMARK-EN12975, CE, zertifiziertes Modell

Größe

Rohrmenge

Heat Pipe Kondensator

Blendenbereich

Bruttofläche

Bruttolänge

Bruttobreite

Bruttohöhe

Lade Menge

mm

Stck.

mm

M2

M2

mm

mm

mm

20 / 40ft

/einstellen

JXSPC-10

58 x 1800

10

24

0.941

1.600

2290

673

130

164/406

JXSPC-12

58 x 1800

12

24

1.128

1.852

2290

808

130

145/363

JXSPC-15

58 x 1800

15

24

1.410

2.315

2290

1010

130

127/315

JXSPC-18

58 x 1800

18

24

1.692

2.778

2290

1212

130

114/281

JXSPC-20

58 x 1800

20

24

1.880

3.087

2290

1347

130

97/240

JXSPC-25

58 x 1800

25

24

2.350

3.858

2290

1683

130

83/205

JXSPC-30

58 x 1800

30

24

2.820

4.630

2290

2020

130

70/173

Premium-Solarkollektorspezifikation

Leistung und Spezifikation des Vakuumröhrchens mit drei Zielen:

Rohrstruktur

Koaxiale Ganzglas-Doppeldeck-Struktur

Glasmaterial

Glas mit hohem Borosilikatgehalt von 3,3

Außendurchmesser und Glasdicke

Ø 58 ± 0,7 mm, Glasdicke 1,6 ± 0,15 mm

Rohrinnendurchmesser und Glasdicke

Ø47 ± 0,7 mm, Glasdicke 1,6 ± 0,15 mm

Rohrabmessung

58 * 1800 mm

Absorption
Glasur
Eigentum

Beschichtungsmaterial

CU / SS-ALN (H) / SS-ALN (L) / ALN

Sedimentmethode

Drei-Ziel-Magnetron-Sputterbeschichtung

Absorptionsfähigkeit

α = 0,920,96 (AM1,5)

Emissionsverhältnis

Emission: ε = 0,040,06 (80 ± 5)

Vakuumgrad

P ≤ 5,0 × 10 –3 (PA)

Stagnationstemperatur

(Temperatur in leeren evakuierten Röhrchen)

260300 ℃

Durchschnittlicher Wärmeverlust

ULT 0.40,6 W / (m² · ℃)

Hagel Widerstand

Ø25mm

24mm Premium Heat Pipe Leistung und Spezifikation:

Wärmerohrmaterial

Sauerstofffreies Kupfer (TU1), Cu = Ag> 99,99% (o2 <16 ppm)

Kondensatorabmessungen

Oberseite: Ø24mm * 65mmKörper: Ø8 * 0,6 mm Länge: 1750 ± 10 mm

Wärmeübertragungsrippen

0,3 mm (0,0098 Zoll) dicke Sätze von Aluminiumlamellen, 1630 mm

Startgeschwindigkeit

30er Jahre

Max. Betriebsdruck

6bar

Max. Druck prüfen

12bar

Stagnationstemperatur

236 ℃

Verteilerleistung und Spezifikation:

Verteilerkopfrohr

TU2 Kupfer

Verteilergehäuse

Eloxierte Aluminiumlegierung (6063-T5 / T6)

Isolationsschicht

Komprimierte Steinwolle.

Leistung und Spezifikation der Halterung:

Halterung

Aluminiumlegierung / Edelstahl / verzinkter Stahl optional.

Vertikaler Montagewinkel

Flach- und Schrägdach

Leistung und Spezifikation anderer Komponenten:

58 dia. Staubschutzgummiring

Cymen-Ethylen-Siliziumkautschuk (110)

58 dia. Weißer Innenstopfen des Wärmerohrs

Cymen-Ethylen-Siliziumkautschuk (110)

58 dia. Rohrhalter

Nylon 1013- (B)

58 dia. Rohrhalterabdeckung

Nylon 1013- (B)

Endabdeckung für Verteiler

Nylon 1013- (B)

Linker Dichtring

Silikongummi (110)

Solarwassertank - 0 / Einzel- / Doppelkupferspule

--- (JXDT-Serial - CE-zertifiziertes Modell)

JXDT-Solar-WassertankspezifikationⅠ

Material aus dem Tank

Hochwertiger farbbeschichteter Stahl

Material des Innentanks

SUS 304-2B Edelstahl.

Tankisolierschicht

mit 45 kg / m³ hochdichtem Polyurethan geschäumt

Größe der Ausgangs- / Einlassverbindung (Zoll)

3/4 Zoll, NPT

Größe des Kupferspulensteckers (Zoll)

1/2 Zoll NPT

Arbeitsdruck (MPa)

0.6

Temp. Kontrolle (℃)

30-95C

Wärmetauschermaterial

Kupferspule

Kostenlose Komponenten:

Elektrische Heizung, Magnesiumstab, T / P-Ventil, Druckminderventil

Leistung und Spezifikation des Solarwassertanks Ⅱ

Tankgröße (mm)

Tankgröße (mm)

Isolationsschicht

Dicke des inneren Tanks

Aus Tankdicke

Elektrische Heizung

Leistung

Verpackung

Abmessung (mm)

JXDT-100L

470

50mm

1,0 mm

0,5 mm

1500W

560*560*1200

JXDT-150L

470

50mm

1,2 mm

0,5 mm

1500W

560*560*1550

JXDT-200L

550

50mm

1,5 mm

0,5 mm

1500W

660*660*1500

JXDT-250L

580

50mm

1,5 mm

0,5 mm

1500W

660*660*1600

JXDT-300L

580

50mm

1,5 mm

0,5 mm

1500W

660*660*1800

JXDT-400L

700

50mm

2,0 mm

0,5 mm

2000W

780*780*1700

JXDT-500L

700

60mm

2,0 mm

0,5 mm

3000W

780*780*2050

Arbeitsstation + Controller + Expansionsgefäßspezifikation

Haupttechnische Parameter:

1. Abmessung: 465 × 165 × 113 mm

3. Leistung: ≤3W

2. Eingangsspannung: 200V240 V AC oder 100 V.120 V AC

4. Genauigkeit der Temperaturmessung: ± 1 ℃

5. Temperaturbereich: 099 ℃

6. Eingangssignale: (1) 1xPT1000-Sensortemperaturfühler ≤ 500 ℃, Siliziumkabel ≤ 280 ℃;

(2) x NTC10K-Sensortemperaturfühler ≤ 135 ℃, PVC-Kabel ≤ 105 ℃

7. Ausgangssignale: (1) 1x Zusatzheizleistung (max. Laststrom: 12A)

(2) 2 x Relaisausgang (max. Laststrom: 3A)

8. Systemauslegungsdruck: 1 MPa

12. Rohrleitungsmaterial: Messing

9. Sicherheitsventil reagiert auf Druck: 0,6 MPa

13.LCD-Anzeige

10.WILO-Pumpenmodell: RS15 / 6

14. Bereich der Umgebungstemperatur: -1050 ℃

11.Kupplung schrauben: 1/2

15. Wasserschutzklasse: IP40

Hauptfunktionen:

1.Zeitanzeige

6.Drei Zeiträume, die je nach Pipeline-Umlauf einstellbar sind

2.Temperaturdifferenzzirkulation

7. Drei Zeiträume, die auf die Zusatzheizung eingestellt werden können

3. Überhitzungsschutz des Lagertanks

8.Drei Geschwindigkeitsstufen an der Umwälzpumpe

4. Sofortiger Stopp der Systemüberhitzung

9.Durchflussrate einstellen

5.Frostschutz von Rohrleitung und Kollektor

10. Systemdruck anzeigen

Pumpe-WILO RS15 / 6-Technische Parameter:

1,220 V / 50 Hz oder 110 V / 60 Hz

4. Größtes Volumen: 2,5 / 2,5 / 1,5 m3 / h

2. Eingangsleistung: 93/67 / 46W

5. Rohrdurchmesser: 15 (äußere 25 mm)

3.Liftlänge: 6/5 / 3m

6. Gewicht: 2,1 kg

Expansionsgefäß - Technische Parameter:
ModellJXV-12LJXV-18LJXV-24LJXV-36L
Kapazität12L18L24L36L
Durchmesser270270270350
Höhe300400450560
Vorgeladener Druck1.5BAR1.5BAR1.5BAR1.5BAR
Maximaler Druck10 BAR10 BAR10 BAR10 BAR
Maximale Temperatur99 ℃99 ℃99 ℃99 ℃
AnschlussgrößeGl, G3 / 4G1, G3 / 4Gl", G3G1, G3 / 4

  • Art:Evakuierte Röhre
  • Druck:Druck
  • Auflagenart:Indirekter / geschlossener Regelkreis (aktiv)
  • Heizungssystem:Batch / ICS (passiv)
  • Verbindungstyp:Teilt
  • Installation:Freistehend
  • Gehäusematerial:Rostfreier Stahl
  • Zertifizierung:CE; Andere
  • Kapazität:100L-1000L
  • Herkunftsort:Zhejiang, China
  • Markenname:Lucky Solar
  • Modellnummer:JXSP-S-500L
