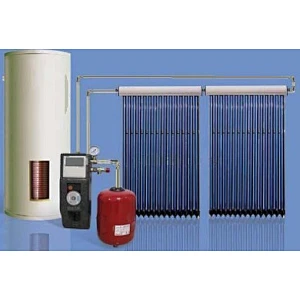

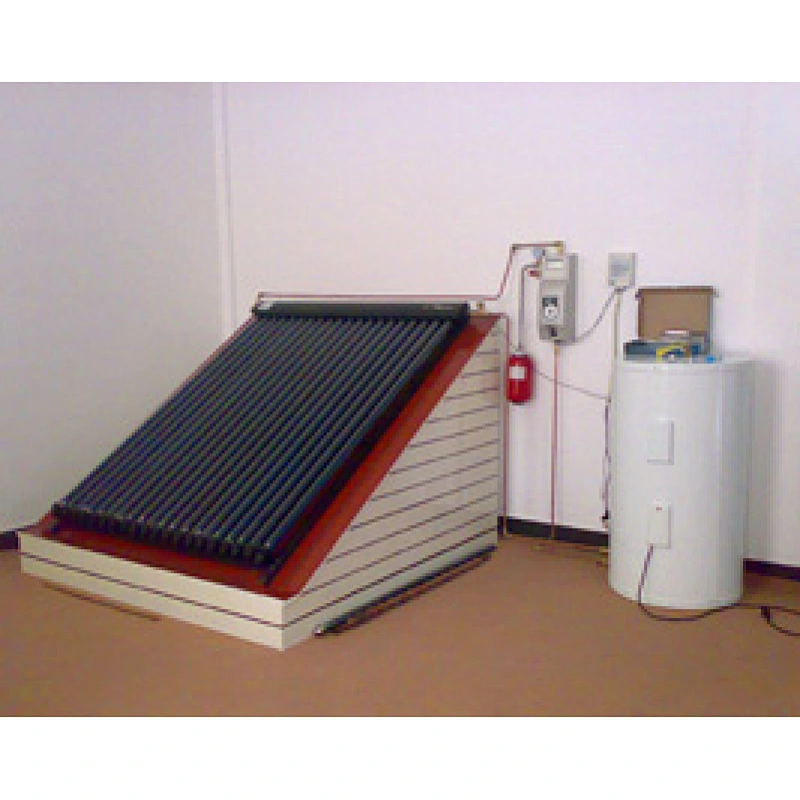

Informações gerais do sistema de rolamentos de pressão separados
Princípio de trabalho
1) Quando a temperatura discrepante do coletor solar e do tanque de água atingir o valor definido, o controlador deve iniciar a bomba de circulação automaticamente.
2) A bomba de circulação faz com que o líquido condutor de calor circule automaticamente.
3) O líquido condutor de calor transfere calor para a água pelo trocador de calor no tanque de água.
4) Caso a temperatura do tanque de água não atinja o T max, ligue o dispositivo de aquecimento auxiliar.
5) Se a temperatura discrepante do coletor e o tanque de água não atingir o valor ajustado, a bomba de circulação será fechada automaticamente.
Características
1) O coletor se separa com o tanque de armazenamento. O tanque pode ser colocado em qualquer lugar da casa
2) E o coletor pode ser colocado no telhado inclinado e no telhado plano
3) Projeto do módulo, combinação arbitrária, harmonia com a construção perfeitamente
4) Controle inteligente e operação automática
5) Anti-congelamento: sem água dentro dos tubos quando funciona
6) O controlador do sistema tem a função anticongelante é que a circulação de temperatura funcionará enquanto atinge a temperatura fixa
7) Multifuncionais: banho, lavagem, aquecimento doméstico
8) praticável a qualquer momento e agradável
Coletor Solar Premium
Eficiência térmica máxima: 0,73209
---- SOLAR KEYMARK-EN12975, CE, modelo certificado
| Tamanho | Quantidade do tubo | Condensador da tubulação de calor | Área de Abertura | Área nojenta | Comprimento bruto | Largura Bruta | Altura Bruta | Carregando Qty |
【milímetros】 | 【pcs.】 | 【milímetros】 | 【M2】 | 【M2 | 【milímetros】 | 【milímetros】 | 【milímetros】 | 【20 / 40ft /conjunto】 |
JXSPC-10 | 58x1800 | 10 | 24 | 0.941 | 1.600 | 2290 | 673 | 130 | 164/406 |
JXSPC-12 | 58x1800 | 12 | 24 | 1.128 | 1.852 | 2290 | 808 | 130 | 145/363 |
JXSPC-15 | 58x1800 | 15 | 24 | 1.410 | 2.315 | 2290 | 1010 | 130 | 127/315 |
JXSPC-18 | 58x1800 | 18 | 24 | 1.692 | 2.778 | 2290 | 1212 | 130 | 114/281 |
JXSPC-20 | 58x1800 | 20 | 24 | 1.880 | 3.087 | 2290 | 1347 | 130 | 97/240 |
JXSPC-25 | 58x1800 | 25 | 24 | 2.350 | 3.858 | 2290 | 1683 | 130 | 83/205 |
JXSPC-30 | 58x1800 | 30 | 24 | 2.820 | 4.630 | 2290 | 2020 | 130 | 70/173 |

Especificação de coletor solar premium
Desempenho e especificação do tubo de vácuo de três alvos: |
Estrutura do tubo | Estrutura coaxial de dois andares em vidro |
Material de vidro | Vidro de 3,3 borossilicato alto |
Diâmetro externo do tubo e espessura do vidro | Ø58 ± 0,7 mm; espessura do vidro 1,6 ± 0,15 mm |
Diâmetro do tubo interno e espessura do vidro | Ø47 ± 0,7 mm; espessura do vidro 1,6 ± 0,15 mm |
Dimensão do tubo | 58 * 1800mm |
Absorção Revestimento propriedade | Material de revestimento | CU / SS-ALN (H) / SS-ALN (L) / ALN |
Método de sedimentos | Revestimento de pulverização magnetron de três alvos |
Absortividade | α = 0,92~0,96 (AM1,5) |
Relação de emissão | Emissão: ε = 0,04~0,06 (80 ℃ ± 5 ℃) |
Grau de vácuo | P≤5,0X10-3 (PA) |
Temperatura de estagnação (temperatura dentro de tubos vazios evacuados) | 260~300 ℃ |
Perda média de calor | ULT 0.4~0,6 W / (m2 * ℃) |
Granizo resistência | Ø25mm |
Desempenho e especificação de tubos de calor premium de 24mm: |
Material da tubulação de calor | Cobre livre de oxigênio (TU1), Cu = Ag> 99,99% (o2 <16ppm) |
Dimensões do condensador | Parte superior: Ø24mm * 65mm,Corpo: Ø8 * 0.6mm. Comprimento: 1750 ± 10mm |
Barbatanas de transferência de calor | Conjuntos de aletas de alumínio de 0,3 mm / 0,0098 '' de espessura, 1630 mm |
Velocidade inicial | 30s |
Máx. pressão de operação | 6bar |
Máx. pressão de teste | 12bar |
Temperatura de estagnação | 236 ℃ |
Desempenho e especificação do coletor: |
Tubo coletor de cabeçalho | Cobre TU2 |
Caixa múltipla | Liga de alumínio anodizado (6063-T5 / T6) |
Camada de isolamento | Lã de rocha comprimida. |
Desempenho e especificação do suporte: |
Suporte | Liga de alumínio / aço inoxidável / aço galvanizado opcional. |
Ângulo de instalação vertical | Telhado plano e inclinado |
Outros componentes Desempenho e especificação: |
58 dia. Anel de borracha anti poeira | Borracha de cimeno etileno-silício (110) |
58 dia. Rolha interna branca do tubo de calor | Borracha de cimeno etileno-silício (110) |
58 dia. Suporte do tubo | Nylon 1013- (B) |
58 dia. Tampa do suporte do tubo | Nylon 1013- (B) |
Tampa final para coletor | Nylon 1013- (B) |
Anel de vedação esquerdo | Borracha de silicone (110) |
Tanque de água solar - 0 / bobina de cobre simples / dupla
--- (JXDT- serial - modelo certificado pela CE)
Especificação de tanque de água solar JXDTⅠ |
Material do tanque | Aço revestido a cores de alta qualidade |
Material do tanque interno | SUS 304-2B em aço inoxidável. |
Camada isolante de tanque | com espuma de poliuretano de alta densidade 45kg / m³ |
Tamanho da conexão de saída / entrada (polegadas) | 3/4 de polegada, NPT |
Tamanho do conector da bobina de cobre (polegadas) | NPT de 1/2 polegada |
Pressão de trabalho (Mpa) | 0.6 |
Temp. Controle (℃) | 30-95C |
Material do trocador de calor | Bobina de cobre |
Componentes gratuitos: | Aquecedor elétrico, Haste de magnésio, válvula T / P, válvula redutora de pressão |
Desempenho e especificação do tanque de água solar Ⅱ |
Tamanho do tanque (mm) | Tamanho do tanque (mm) | Camada de isolamento | Espessura do tanque interno | Espessura do tanque | Aquecedor elétrico Poder | Embalagem Dimensão (mm) |
|
JXDT-100L | 470 | 50mm | 1.0mm | 0.5mm | 1500W | 560*560*1200 |
JXDT-150L | 470 | 50mm | 1.2mm | 0.5mm | 1500W | 560*560*1550 |
JXDT-200L | 550 | 50mm | 1.5mm | 0.5mm | 1500W | 660*660*1500 |
JXDT-250L | 580 | 50mm | 1.5mm | 0.5mm | 1500W | 660*660*1600 |
JXDT-300L | 580 | 50mm | 1.5mm | 0.5mm | 1500W | 660*660*1800 |
JXDT-400L | 700 | 50mm | 2.0mm | 0.5mm | 2000W | 780*780*1700 |
JXDT-500L | 700 | 60mm | 2.0mm | 0.5mm | 3000W | 780*780*2050 |
Estação de trabalho + controlador + especificação do vaso de expansão
Parâmetros técnicos principais: |

| 1. dimensão: 465 × 165 × 113mm | 3.Power: ≤3W |
Tensão 2.Input: 200V~240V CA ou 100V~120V AC | 4. Precisão de medição de temperatura: ± 1 ℃ |
5. faixa de medição de temperatura: 0~99 ℃ |
Sinais 6.Input: (1) sonda de temperatura do sensor 1xPT1000≤500 ℃, cabo de silicone≤280 ℃; | (2) x sonda de temperatura do sensor x NTC10K≤135 ℃, cabo de PVC≤105 ℃ |
7. sinais de saída: (1) saída de aquecimento 1xAuxiliary (corrente de carga máxima: 12A) | (2) 2 x saída de relé (corrente de carga máxima: 3A) |
Pressão de projeto 8.System: 1MPa | 12.Pipeline Material: Latão |
A válvula 9.Safety responde a pressão: 0.6MPa | 13. exibição LCD |
Modelo da bomba 10.WILO: RS15 / 6 | 14.Range da temperatura ambiente: -10~50 ℃ |
11. acoplamento do parafuso: 1/2〞 | 15. grau de proteção da água: IP40 |
Funções principais: |
1. exibição do tempo | 6.Três períodos de tempo ajustáveis na circulação do gasoduto |
Circulação da diferença 2.Temperature | 7.Três períodos de tempo ajustáveis no aquecimento auxiliar |
Proteção de superaquecimento do tanque 3.Storage | 8. Três níveis de velocidade na bomba de circulação |
Parada 4.Emergent do superaquecimento do sistema | Taxa de fluxo 9.Adjust |
Proteção 5.Frost do encanamento e coletor | Pressão do sistema 10.Display |
Parâmetros técnicos Pump-WILO RS15 / 6: |

| 1.220V / 50HZ ou 110V / 60HZ | 4. maior volume: 2.5 / 2.5 / 1.5 m3 / h |
Potência 2.Input: 93/67 / 46W | Tubo 5.Diameter: 15 (exterior 25mm) |
3. comprimento de elevação: 6/5 / 3m | 6. peso: 2.1kgs |
 | Embarcação de expansão - Parâmetros técnicos: |
Modelo | JXV-12L | JXV-18L | JXV-24L | JXV-36L |
Capacidade | 12L | 18L | 24L | 36L |
Diâmetro | 270 | 270 | 270 | 350 |
Altura | 300 | 400 | 450 | 560 |
Pressão pré-carregada | 1.5BAR | 1.5BAR | 1.5BAR | 1.5BAR |
Pressão máxima | 10BAR | 10BAR | 10BAR | 10BAR |
Temperatura máxima | 99 ℃ | 99 ℃ | 99 ℃ | 99 ℃ |
Tamanho do conector | Gl", G3 / 4" | G1", G3 / 4" | Gl", G3 | G1", G3 / 4" |
