Getrenntes druckführendes Sonnensystem Direktheizung

Getrenntes druckführendes Sonnensystem Direktheizung

Modell: JXSP-S-100L
Preis:: US $ 525.00-1500.00 / einstellen
Lieferung:: EXW, FOB, CFR, CIF.
Mindestbestellmenge：: 2 einstellen
Verfügbarkeit:: 5000 einstellen / Monat
Ursprünglicher Herkunftsort:: Zhejiang, China
Vorlaufzeit:: 10 Ein Tag

Kapazität für Wassertank: 100 l bis 1000 l oder größer
Keine Kupferspule im Tank - Direktheizung

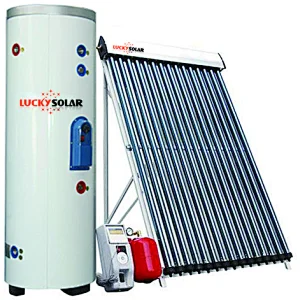

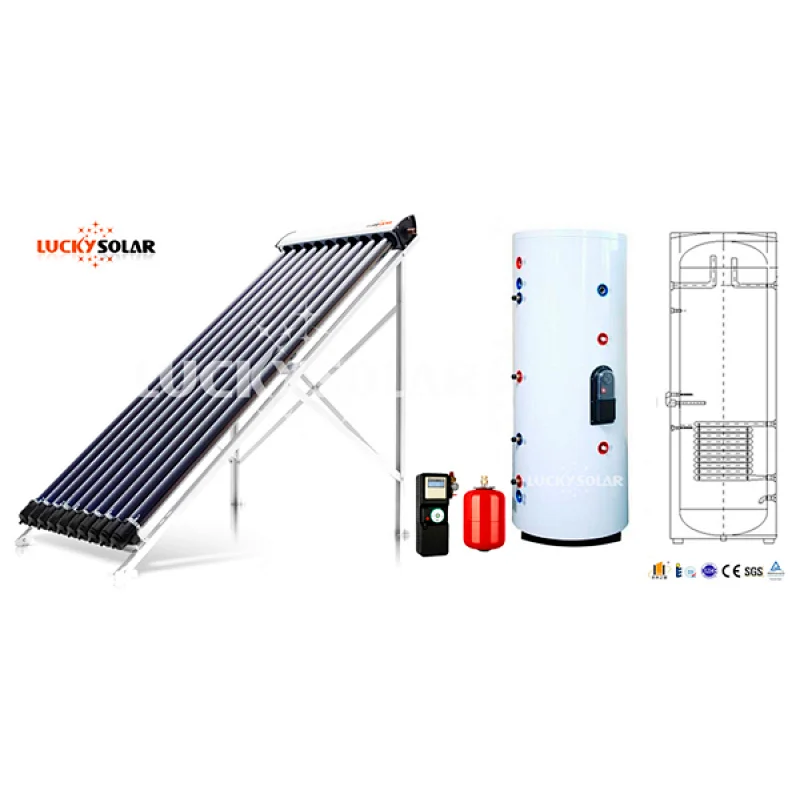

Das gesamte System umfasst einen Wassertank, einen Sonnenkollektor und eine Pumpstation.

Menge:

Produktbeschreibung
Grundlegende Informationen

Allgemeine Informationen zum getrennten Drucklagersystem

Arbeitsprinzip

1) Wenn die nicht übereinstimmende Temperatur des Sonnenkollektors und des Wassertanks den eingestellten Wert erreicht, muss die Steuerung die Umwälzpumpe automatisch starten.
2) Die Umwälzpumpe lässt die wärmeleitende Flüssigkeit automatisch zirkulieren.
3) Die wärmeleitende Flüssigkeit überträgt Wärme durch einen Wärmetauscher im Wassertank auf Wasser.
4) Falls die Temperatur des Wassertanks nicht T max erreicht, starten Sie die Zusatzheizung.
5) Wenn die unterschiedliche Temperatur des Kollektors und des Wassertanks den eingestellten Wert nicht erreicht, muss die Umwälzpumpe automatisch geschlossen werden.

Eigenschaften

1) Der Kollektor trennt sich mit dem Lagertank. Der Tank kann überall im Haus aufgestellt werden
2) Und der Kollektor kann sowohl auf Schrägdach als auch auf Flachdach gestellt werden
3) Moduldesign, beliebige Kombination, Harmonie mit dem Gebäude perfekt
4) Intelligente Steuerung und automatischer Betrieb
5) Frostschutzmittel: Kein Wasser in den Röhrchen, wenn es funktioniert
6) Die Systemsteuerung hat die Frostschutzfunktion, dass die Temperaturzirkulation arbeitet, während sie die feste Temperatur erreicht
7) Multifunktion: Baden, Waschen, Heizung
8) Jederzeit funktionsfähig und angenehm

Premium Solarkollektor

Spitzenwärmeeffizienz: 0,73209

---- SOLAR KEYMARK-EN12975, CE, zertifiziertes Modell

	Größe	Rohrmenge	Heat Pipe Kondensator	Blendenbereich	Bruttofläche	Bruttolänge	Bruttobreite	Bruttohöhe	Lade Menge
	【mm】	【Stck.】	【mm】	【M2】	【M2	【mm】	【mm】	【mm】	【20 / 40ft /einstellen】
JXSPC-10	58 x 1800	10	24	0.941	1.600	2290	673	130	164/406
JXSPC-12	58 x 1800	12	24	1.128	1.852	2290	808	130	145/363
JXSPC-15	58 x 1800	15	24	1.410	2.315	2290	1010	130	127/315
JXSPC-18	58 x 1800	18	24	1.692	2.778	2290	1212	130	114/281
JXSPC-20	58 x 1800	20	24	1.880	3.087	2290	1347	130	97/240
JXSPC-25	58 x 1800	25	24	2.350	3.858	2290	1683	130	83/205
JXSPC-30	58 x 1800	30	24	2.820	4.630	2290	2020	130	70/173

Premium-Solarkollektorspezifikation

Leistung und Spezifikation des Vakuumröhrchens mit drei Zielen:
Rohrstruktur		Koaxiale Ganzglas-Doppeldeck-Struktur
Glasmaterial		Glas mit hohem Borosilikatgehalt von 3,3
Außendurchmesser und Glasdicke		Ø 58 ± 0,7 mm, Glasdicke 1,6 ± 0,15 mm
Rohrinnendurchmesser und Glasdicke		Ø47 ± 0,7 mm, Glasdicke 1,6 ± 0,15 mm
Rohrabmessung		58 * 1800 mm
Absorption Glasur Eigentum	Beschichtungsmaterial	CU / SS-ALN (H) / SS-ALN (L) / ALN
	Sedimentmethode	Drei-Ziel-Magnetron-Sputterbeschichtung
	Absorptionsfähigkeit	α = 0,92～0,96 (AM1,5)
	Emissionsverhältnis	Emission: ε = 0,04～0,06 (80 ± 5)
Vakuumgrad		P ≤ 5,0 × 10 –3 (PA)
Stagnationstemperatur (Temperatur in leeren evakuierten Röhrchen)		260～300 ℃
Durchschnittlicher Wärmeverlust		ULT 0.4～0,6 W / (m² · ℃)
Hagel Widerstand		Ø25mm

24mm Premium Heat Pipe Leistung und Spezifikation:
Wärmerohrmaterial	Sauerstofffreies Kupfer (TU1), Cu = Ag> 99,99% (o2 <16 ppm)
Kondensatorabmessungen	Oberseite: Ø24mm * 65mm，Körper: Ø8 * 0,6 mm Länge: 1750 ± 10 mm
Wärmeübertragungsrippen	0,3 mm (0,0098 Zoll) dicke Sätze von Aluminiumlamellen, 1630 mm
Startgeschwindigkeit	30er Jahre
Max. Betriebsdruck	6bar
Max. Druck prüfen	12bar
Stagnationstemperatur	236 ℃

Verteilerleistung und Spezifikation:
Verteilerkopfrohr	TU2 Kupfer
Verteilergehäuse	Eloxierte Aluminiumlegierung (6063-T5 / T6)
Isolationsschicht	Komprimierte Steinwolle.

Leistung und Spezifikation der Halterung:
Halterung	Aluminiumlegierung / Edelstahl / verzinkter Stahl optional.
Vertikaler Montagewinkel	Flach- und Schrägdach

Leistung und Spezifikation anderer Komponenten:
58 dia. Staubschutzgummiring	Cymen-Ethylen-Siliziumkautschuk (110)
58 dia. Weißer Innenstopfen des Wärmerohrs	Cymen-Ethylen-Siliziumkautschuk (110)
58 dia. Rohrhalter	Nylon 1013- (B)
58 dia. Rohrhalterabdeckung	Nylon 1013- (B)
Endabdeckung für Verteiler	Nylon 1013- (B)
Linker Dichtring	Silikongummi (110)

Solarwassertank - 0 / Einzel- / Doppelkupferspule

--- (JXDT-Serial - CE-zertifiziertes Modell)

JXDT-Solar-WassertankspezifikationⅠ
Material aus dem Tank	Hochwertiger farbbeschichteter Stahl
Material des Innentanks	SUS 304-2B Edelstahl.
Tankisolierschicht	mit 45 kg / m³ hochdichtem Polyurethan geschäumt
Größe der Ausgangs- / Einlassverbindung (Zoll)	3/4 Zoll, NPT
Größe des Kupferspulensteckers (Zoll)	1/2 Zoll NPT
Arbeitsdruck (MPa)	0.6
Temp. Kontrolle (℃)	30-95C
Wärmetauschermaterial	Kupferspule
Kostenlose Komponenten:	Elektrische Heizung, Magnesiumstab, T / P-Ventil, Druckminderventil

Leistung und Spezifikation des Solarwassertanks Ⅱ
Tankgröße (mm)	Tankgröße (mm)	Isolationsschicht	Dicke des inneren Tanks	Aus Tankdicke	Elektrische Heizung Leistung	Verpackung Abmessung (mm)
Tankgröße (mm)	Tankgröße (mm)	Isolationsschicht	Dicke des inneren Tanks	Aus Tankdicke	Elektrische Heizung Leistung	Verpackung Abmessung (mm)
JXDT-100L	470	50mm	1,0 mm	0,5 mm	1500W	5605601200
JXDT-150L	470	50mm	1,2 mm	0,5 mm	1500W	5605601550
JXDT-200L	550	50mm	1,5 mm	0,5 mm	1500W	6606601500
JXDT-250L	580	50mm	1,5 mm	0,5 mm	1500W	6606601600
JXDT-300L	580	50mm	1,5 mm	0,5 mm	1500W	6606601800
JXDT-400L	700	50mm	2,0 mm	0,5 mm	2000W	7807801700
JXDT-500L	700	60mm	2,0 mm	0,5 mm	3000W	7807802050

Arbeitsstation + Controller + Expansionsgefäßspezifikation

Haupttechnische Parameter:
	1. Abmessung: 465 × 165 × 113 mm	3. Leistung: ≤3W
	2. Eingangsspannung: 200V～240 V AC oder 100 V.～120 V AC	4. Genauigkeit der Temperaturmessung: ± 1 ℃
	5. Temperaturbereich: 0～99 ℃
	6. Eingangssignale: (1) 1xPT1000-Sensortemperaturfühler ≤ 500 ℃, Siliziumkabel ≤ 280 ℃;	(2) x NTC10K-Sensortemperaturfühler ≤ 135 ℃, PVC-Kabel ≤ 105 ℃
	7. Ausgangssignale: (1) 1x Zusatzheizleistung (max. Laststrom: 12A)	(2) 2 x Relaisausgang (max. Laststrom: 3A)
	8. Systemauslegungsdruck: 1 MPa	12. Rohrleitungsmaterial: Messing
	9. Sicherheitsventil reagiert auf Druck: 0,6 MPa	13.LCD-Anzeige
	10.WILO-Pumpenmodell: RS15 / 6	14. Bereich der Umgebungstemperatur: -10～50 ℃
	11.Kupplung schrauben: 1/2〞	15. Wasserschutzklasse: IP40
	Hauptfunktionen:
	1.Zeitanzeige	6.Drei Zeiträume, die je nach Pipeline-Umlauf einstellbar sind
	2.Temperaturdifferenzzirkulation	7. Drei Zeiträume, die auf die Zusatzheizung eingestellt werden können
	3. Überhitzungsschutz des Lagertanks	8.Drei Geschwindigkeitsstufen an der Umwälzpumpe
	4. Sofortiger Stopp der Systemüberhitzung	9.Durchflussrate einstellen
	5.Frostschutz von Rohrleitung und Kollektor	10. Systemdruck anzeigen
Pumpe-WILO RS15 / 6-Technische Parameter:
	1,220 V / 50 Hz oder 110 V / 60 Hz	4. Größtes Volumen: 2,5 / 2,5 / 1,5 m3 / h
	2. Eingangsleistung: 93/67 / 46W	5. Rohrdurchmesser: 15 (äußere 25 mm)
	3.Liftlänge: 6/5 / 3m	6. Gewicht: 2,1 kg

Expansionsgefäß - Technische Parameter:
Modell	JXV-12L	JXV-18L	JXV-24L	JXV-36L
Kapazität	12L	18L	24L	36L
Durchmesser	270	270	270	350
Höhe	300	400	450	560
Vorgeladener Druck	1.5BAR	1.5BAR	1.5BAR	1.5BAR
Maximaler Druck	10 BAR	10 BAR	10 BAR	10 BAR
Maximale Temperatur	99 ℃	99 ℃	99 ℃	99 ℃
Anschlussgröße	Gl, G3 / 4	G1, G3 / 4	Gl", G3	G1, G3 / 4
