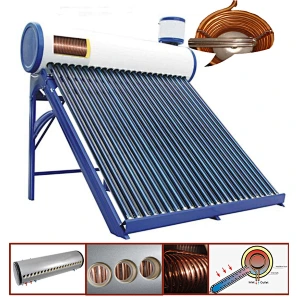

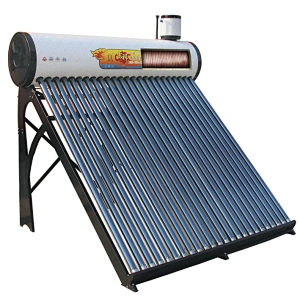

Aquecedor solar de água com bobina de cobre pré-aquecida:
Ficha de dados
MODELO: | Tubo de vácuo solar | Área de Abertura | Capacidade | Carregando Qty / sets | |
Item número. | Qtde /【pcs】 | Tamanho /【milímetros】 | 【M2】 | 【eu】 | 20GP / 40HQ |
JXPH-58/1800/22 | 22 | Φ58 X 1800 | 2.046 | 220 | 30/74 |
JXPH-58/1800/24 | 24 | Φ58 X 1800 | 2.325 | 240 | 32/77 |
JXPH-58/1800/30 | 30 | Φ58 X 1800 | 2.790 | 300 | 26/63 |
JXPH-58/1800/36 | 36 | Φ58 X 1800 | 3.348 | 360 | 22/53 |
Especificação do sistema de aquecimento solar pré-aquecido
ESPECIFICAÇÃO DO TANQUE DE ARMAZENAMENTO DE ÁGUA | |
Material do tanque | Aço revestido a cores ou aço inoxidável de alta qualidade, opcional |
Material do tanque interno | Produto comestível SUS304-2B de aço inoxidável |
Camada isolante de tanque | 50/55 / 60mm de espuma de poliuretano de alta densidade |
Orifício de entrada e saída | Masculino G 1/2 |
Soldagem: | Soldagem a arco de argônio |

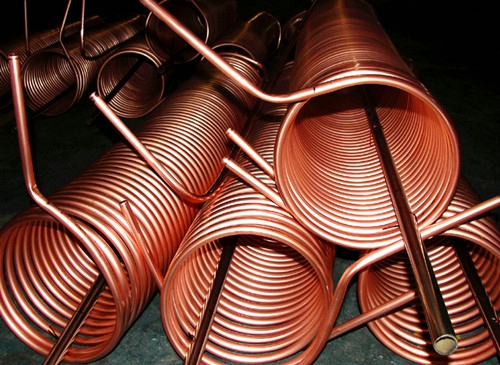

Diâmetro da bobina de cobre | 12mm |
Pressão máxima | Bobina máx. Pressão de trabalho: 0.8Mpa. |
Espessura da bobina | 0.8mm |
ESPECIFICAÇÃO DE TUBESN DE VÁCUO EVACUADO | |
Estrutura do tubo | Estrutura coaxial de dois andares em vidro |
Material de vidro | Vidro de 3,3 borossilicato alto |
Diâmetro externo do tubo e espessura do vidro | Ø58 ± 0,7 mm; Espessura de vidro 1.6 ± 0.15mm |
Diâmetro do tubo interno e espessura do vidro | Ø47 ± 0,7 mm; Espessura de vidro 1.6 ± 0.15mm |
Dimensão do tubo | 58 * 1800mm |
Granizo resistente | ≤25mm |
Vida útil | 15 anos |
ESPECIFICAÇÕES DOS SUPORTES | |
Suporte: | Aço galvanizado muito maior e mais forte |
Ângulo de suporte: | 22,38,45 opcional, telhado inclinado, telhado plano opcional. |
Peças de fixação: | Aço inoxidável revestido de zinco. |
COMPONENTES | |
Sistema de backup (elemento aquecedor elétrico) | Elemento aquecedor elétrico anti-secagem (220v / 50hz) |
Tanques assistentes | 5/8/12 litros tanque auxiliar |
Barra de magnésio | Cada unidade com um pcs de barra de magnésio |

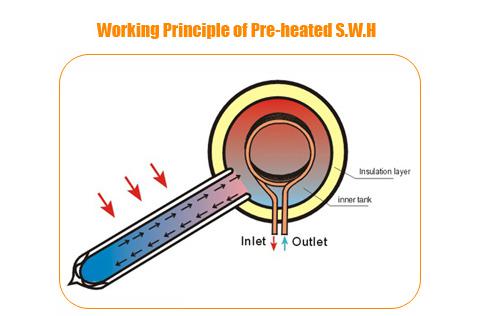

Princípio de trabalho:

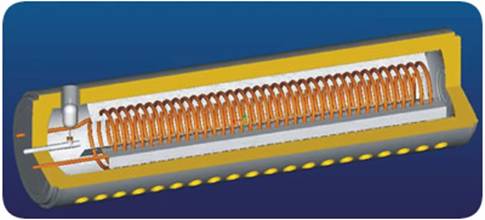

Trocador de calor dentro do tanque, que fornece mais de 1,5 m2 de área de transferência de calor. Quando a água flui através da bobina, ela absorve o calor da água dentro do tanque coletor solar. O tanque coletor solar é, portanto, uma reserva térmica.

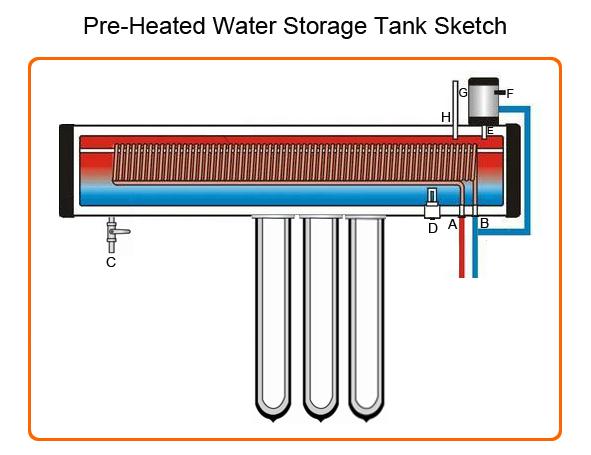

Conexões externas:
Item: | Tamanho | Cor / Conexão |
Entrada de água fria | 1/2” | Conexão A |
Tomada de água quente | 1/2” | Conexão B |
Furo de Drenagem | 1/2” | Conexão C |
Elemento de aquecedor elétrico | 47mm | Conexão D |
Tubo de conexão do tanque principal e do tanque auxiliar | 1/2” | Conexão E |
Entrada de água fria no tanque assistente | 1/2” | Conexão F |
Orifício esgotado no tanque assistente | 1/2” | Conexão G |
Orifício esgotado no tanque de água principal | 1/2” | Conexão H |
